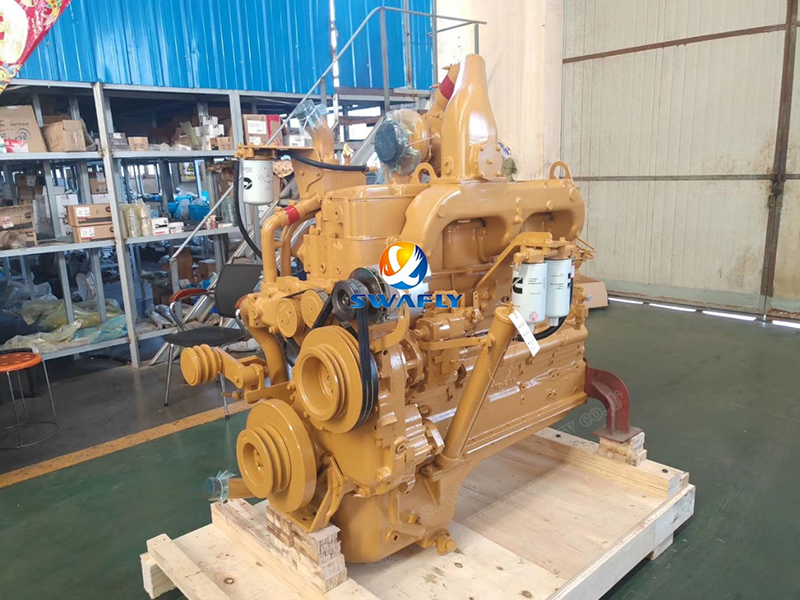

Cummins NT855 အင်ဂျင်ကိုတပ်ဆင်ရန်လက်တွေ့လမ်းညွှန်

အပေြာင်းCummins NT855 အင်ဂျင်တိကျသောအင်ဂျင်နီယာနှင့်ဂရုတစိုက်စည်းဝေးပွဲမှတဆင့်ယုံကြည်စိတ်ချရမှုနှင့်စွမ်းဆောင်ရည်အတွက်၎င်း၏ဂုဏ်သတင်းကိုရရှိခဲ့သည်။ စည်းဝေးပွဲလုပ်ငန်းစဉ်ကိုမှန်ကန်စွာရယူခြင်းသည်ဤစွမ်းအားကိုအသက်ဝင်စေသည့်အရာဖြစ်သည်။ တိကျစွာစက်ပိုင်းဆိုင်ရာအစိတ်အပိုင်းများကိုအပြည့်အဝအလုပ်လုပ်တဲ့အင်ဂျင်ကိုပြောင်းလဲစေတဲ့အဓိကအဆင့်တွေကိုဖြတ်လျှောက်ကြရအောင်။

ဖောင်ဒေးရှင်းတည်ဆောက်ခြင်း - ဆလင်ဒါပိတ်ပင်တားဆီးမှုစည်းဝေးပွဲ

အင်ဂျင်ကျောရိုးအဖြစ်ဆလင်ဒါပိတ်ပင်တားဆီးမှုကိုစဉ်းစားပါ။ အခြားအစိတ်အပိုင်းတိုင်းသည်၎င်း၏ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာသမာဓိရှိမှုအပေါ်မှီခိုသည်။

· ကန ဦး စစ်ဆေးခြင်း- အခြားမည်သည့်အရာများမပေါ်မီသန့်ရှင်းရေးအတွက်ရေနံကျမ်းပိုဒ်အားလုံးကိုသေချာစွာစစ်ဆေးပါ။ နောက်ကွယ်မှကျန်ရှိသောအပျက်အစီးများသည်နောက်ပိုင်းတွင်ထိခိုက်ပျက်စီးမှုဖြစ်စေနိုင်သည်။ core plugs အားလုံးစနစ်တကျထိုင်နေကြသည်ကိုစစ်ဆေးပါ။

·installation: ကွဲပြားခြားနားသောပိုက် pipe plugs သည်တိကျသော torque တန်ဖိုးများကိုလိုအပ်သည်။

· အဓိကအချက်: ပလပ်စတစ်သို့မဟုတ်အရန်ရေနံပြခန်းသို့သွားသော Plugs များတွင် Teflon တိပ်ခွေကိုဘယ်တော့မှမသုံးပါနှင့် - Sealant ကိုသုံးပါ။ ဖလားပလပ်များအတွက်, ဒေသခံ sealant ၏ရက်ရက်ရောရောပမာဏကိုသုံးပါ။

ဒီကိစ်စကို၏နှလုံး: လက်ကိုင်နှင့်အဓိကဝက်ဝံ

ဤသည်တိကျစွာဝေဖန်ဖြစ်လာသည့်နေရာဖြစ်သည်။ အဆိုပါ crankshaft ပစ္စတင် post ကိုအလှည့်အပြောင်းအင်အားစုအဖြစ်ပြောင်းလဲပြီး၎င်း၏ဝက်ဝံသည်ပြီးပြည့်စုံရမည်။

· ပြင်ဆင်မှု- သန့်ရှင်းမှုသည်ညှိနှိုင်းမှုမဟုတ်ပါ။ အဓိက borkes ကိုနှိုက်နှိုက်ချွတ်ချွတ်သုတ်ခြင်းနှင့်သော့ခလောက်သန့်ရှင်းခြောက်သွေ့သောအရာများသေချာစေရန်။ သတိရပါ: အထက်ခွံများတွင်ရေနံတွင်းများရှိသည်။ N-Series အင်ဂျင်များသည်ရာထူးခုနစ်ခုကိုဖြတ်ပြီးမတူညီသောဝက်ဝံအမျိုးအစားသုံးမျိုးကိုအသုံးပြုသည်။

·စည်းဝေးပွဲလုပ်ငန်းစဉ် -ထည့်သွင်းခြင်းမပြုမီပေါ့ပေါ့တန်တန်ရေနံအထက်ရှိအခွံ။ 7th အဓိက bearing ကိုကိုင်တွယ်သည့်အခါ, တည်နေရာလက်စွပ်ကိုမမေ့ပါနှင့်။ crankshaft ရင်ဆိုင်နေရသည့် grought ဘက်နှင့်အတူတွန်းအားပေးသောအခွက်ကိုထည့်သွင်းပါ။ သန့်ရှင်းသောရေနံကိုဂျာနယ်များနှင့်အောက်ပိုင်းခွံများကိုသုံးပါ။

· torque sequence ကို:ဒီ multi-step process ကိုလိုက်နာပါ။

1 ။ 85 ft.lb (115 n.m) ကိုတင်းကျပ်

2 ။ 250-260 FT.LB (339-352.5 n.5) ကိုကြိုတင်ပြင်ဆင်ပါ။

3 ။ တင်းမာမှုကိုသက်သာစေရန်လုံးဝလျှော့ပေးရေး

4 ။ ft.lb 85 ft.lb (115 n.m)

5 ။ နောက်ဆုံး torque: 250-260 ft.lb (339-352.5 n.5)

· ရှင်းလင်းရေးစစ်ဆေးမှုများ- လက်ကိုင်ဖုန်းအသစ်ကစားခြင်းသည် 0.007-0.018 လက်မ (0.18-0.48 မီလီမီတာ) တိုင်းတာသင့်သည်။ အသုံးပြုထားသော crankshafts အတွက် 0.022 လက်မထက်မပိုပါနှင့် (0.56 မီလီမီတာ)

အခန်းများကိုတံဆိပ်ခတ်ခြင်း - ဆလင်ဒါလိုင်းတပ်ဆင်ခြင်း

သင့်လျော်သောအကန့်တပ်ဆင်ခြင်းသည်သမာဓိစောင့်သိမှုနှင့်အအေးခံခြင်းတို့ကိုသေချာစေသည်။

· စစ်ဆေးခြင်းO-Rings များကိုပျက်စီးစေနိုင်သည့် Liner Bores ရှိချွန်ထက်သောအနားများကိုစစ်ဆေးပါ။ မျက်နှာပြင်များသည်သန့်ရှင်း။ ရေနံရှိရမည်။

· တံဆိပ်ခတ်မှုကိုတံဆိပ်ခတ်ပါ။အထက်ပိုင်း groove (chamfer down), အလယ်ပိုင်း Groove (Chamfer Down), အနက်ရောင် o-ring နှင့်အောက်ခြေ groove ရှိအနီရောင်အိုလက်စွပ်ရှိစတုဂံကွင်းရှိ Rectangular Ring ကိုတပ်ဆင်ပါ။ အရေးကြီးချက် - O-Rings ကို install လုပ်ခြင်းမပြုမီချောဆီနှင့်ရေနံပြီးနောက် 15 မိနစ်အတွင်းပြည့်စုံသောစည်းဝေးပွဲကိုသာဖြည့်ပါ။

· ဝေဖန်တိုင်းတာမှုများ:Sealant ကိုလျှောက်ထားပြီးနောက်, သင့်တွင် Liners ကို install လုပ်ရန် 5 မိနစ်ရှိသည်။ liner protrusion (0.003-06 လက်မ) ကိုစစ်ဆေးပါ။

Power Compinging: ပစ္စတင်နှင့်ကြိမ်လုံးစည်းဝေးပွဲ

၎င်းသည် linear ရွေ့လျားမှုသည်လည်ပတ်မှုဖြစ်လာသည် - အင်ဂျင်လည်ပတ်မှု၏အနှစ်သာရဖြစ်သည်။

· Ring installation:"ထိပ်" အမှတ်အသားများအထက်သို့မျက်နှာချင်းဆိုင်။ လက်စွပ်ကို ဦး စွာတပ်ဆင်ခြင်းမပြုရန်သတိထားပါ။ အားလုံးလက်စွပ်ကွာဟချက်အားလုံးကိုစနစ်တကျ stagger ။

· ပစ္စတင် - လှံတံလက်ထပ်ထိမ်းမြား: Pin တပ်ဆင်မှုအတွက်ပစ္စတင် 210 ဒီဂရီစင်တီဂရိတ် (98.9 ဒီဂရီဖာရင်ဟိုက်) သို့ပသကာရည်ကို 15 မိနစ်ခန့်ပေးပါ။ တံသင်များကိုသံတူနှင့်မတားပါနှင့် - Piston သည် 70 ဒီဂရီစင်တီဂရိတ် (21 ဒီဂရီဖာရင်ဟိုက်) အောက်တွင်အအေးခံပါကအပူဖြစ်စဉ်ကိုပြန်လည်စတင်ရန်လိုအပ်သည်။

· တပ်ဆင်ခြင်းဆိုင်ရာအချက်များaligning tangs ကိုစနစ်တကျစနစ်တကျနှင့်ရေနံတွင်းကိုက်ညီသေချာပါစေ။ ထည့်သွင်းခြင်းမပြုမီအရာအားလုံးကိုရက်ရောစွာချောဆီ။ လက်စွပ် compressor နှင့်လမ်းညွှန်ချောင်းများကိုလက်ကိုင်ပေါ်သို့ဂရုတစိုက်သုံးပါ။

· ROD Bolt torque:

1 ။ 70-75 in.lb (95-102 n.m)

2 ။ 140-150 in.LB (190-203 N.m)

3 ။ လုံးဝလျှော့ပေးပါ

4 ။ 70-75 in.lb (95-102 n.m)

5 ။ နောက်ဆုံး: 140-150 in.LB (190-203 N.M)

Valve Timing: Camshaft installation

တိကျသောဤတွင်အင်ဂျင်သည်မည်မျှကောင်းမွန်စွာအသက်ရှူကြောင်းဆုံးဖြတ်သည်။

· စစ်ဆေးခြင်း0 တ်ဆင်ခြင်းသို့မဟုတ်ပျက်စီးခြင်းအတွက် camshaft နှင့် bushings နှစ်ခုလုံးကိုစစ်ဆေးပါ။

· အဓိက alignment:စားပြီးသောသော့များသည်အင်ဂျင်နှင့်သက်ဆိုင်သည် - ၎င်းတို့ကိုမရောထွေးပါနှင့်။ ဂီယာနှင့်ရင်ဆိုင်နေရသည့်ရေနံ Groove နှင့်အတူတွန်းကန်အားပန်းကန်ကို install လုပ်ပါ။

· အချိန်ကိုက်အမှတ်အသားများ:Camshaft နှင့် Crankshaft Gears တွင် "0" အမှတ်အသားများကို align ။

· ရှင်းလင်းရေး:N-Engines များသည်အဆုံးကစားနည်းညှိနှိုင်းမှုအတွက် Shims ကိုအသုံးပြုသည်။ K- အင်ဂျင်များသည်ကြိုတင်ပြင်ဆင်ထားသည့်သံမဏိပြားများရှိသည်။

ထောက်ပံ့စနစ်များ - စည်းဝေးပွဲပြီးဆုံးခြင်း

ကျန်ရှိသောအစိတ်အပိုင်းများသည်အရာအားလုံးကိုအတူတကွပေါင်းစပ်ထားသောအင်ဂျင်ကိုယူဆောင်လာသည်။

· Gear Housing:ချုံနှင့်တံဆိပ်ခတ်စစ်ဆေးပါ။ Torque 24 Bolts 45-55 ft.lb (61-74 n.m)

· နောက်ဘက်တံဆိပ်:တံဆိပ်ခတ်ကိုယ်နှိုက်ကိုချောဆီကိုရှောင်ကြဉ်ပါ။ Torque 8 Bolts 30-35 ft.lb (41-47 N.m)

· ရေနံဒယ်အိုး -ကွဲပြားခြားနားသောချည်အမျိုးအစားများနှင့်အတူ 36 bolts စုစုပေါင်း။ Torque: 35-40 ft.lb (47-54 N.m)

· ရေစုပ်စက်:30-35 ft.555555555555555lb (2 ရှည်လျား, 4 ရှည်လျားသော, 4 တိုတို) (41-47 n.m)

· ရေနံစုပ်စက် -installation မတိုင်မီ o-ring ချောဆီ။ 35-45 ft.lb (47-61 n.m) မှာ bolts 5

နောက်ဆုံးပေါင်းစည်းမှု: အဓိကအစိတ်အပိုင်းများ

· ဆက်စပ်ပစ္စည်း drive:ကြိုတင် pt စုပ်စက်ကိုချိန်ညှိ။ compressor နှင့်အင်ဂျင်အကြားလေယှဉ်ပြိုင်ခြင်းမှကာကွယ်ရန် Stagger Gear Timing ။

· တုန်ခါမှု damper:75 ဒီဂရီစင်တီဂရိတ်မှအပူပေးခြင်းအားဖြင့်ယိုစိမ့်မှုကိုစစ်ဆေးပါ။ 175-205 FT.LB (190-217 N.m) မှ 6 မိနစ် 7/8 လက်မ Bolts မှတင်းကျပ်စွာတင်းကျပ်

· ဆလင်ဒါခေါင်း -တပ်ဆင်ခြင်းမပြုမီဖိအားစမ်းသပ်ခြင်း။ သုံးဆင့် torque sequence ကိုလိုက်နာပါ။

1 ။ 20-25 ft.lb (27-34 n.m)

2 ။ 80-100 FT.LB (108-136 N.m)

3 ။ နောက်ဆုံး: 265-305 ft.lb (359-413.5 n.m)

ဒဏ်ငွေ tuning: ဆေးထိုးချိန်အချိန်

သင့်လျော်သောအချိန်ကိုက်ထိရောက်သောလောင်ကျွမ်းခြင်းကိုသေချာစေသည်။

ပစ္စတင်နှင့်ဆေးထိုး Pushrods တွင် dial dial ညွှန်းကိန်းများကိုထည့်ပါ

· Gear Backlash အတွက်အကောင့်ရန်အဆင့်ပေါင်းစုံလည်ပတ်မှုလုပ်ထုံးလုပ်နည်းကိုလိုက်နာပါ

· BDC တွင်နောက်ဆုံးစစ်အတည်ပြုမှန်ကန်သောအချိန်ဇယားကိုအတည်ပြုသည်

N-Remones: N-Engines သည်အချိန်ကောင်းညှိနှိုင်းမှုများအတွက် Shims ကိုအသုံးပြုသည်

ဤအဆင့်များအားလုံးကိုမှန်ကန်သောအစိတ်အပိုင်းများ, သင့်လျော်သောအစိတ်အပိုင်းများ, သင့်တော်သောချောဆီကများ, မှန်ကန်သောအခနှင့်တိကျသော align ပစ္စည်းများနှင့်အတူ - NT855 သည်ကြာရှည်ခံမှုနှင့်စွမ်းဆောင်ရည်အတွက်ဒဏ် leg ာရီဆန်သောဂုဏ်သိက္ခာနှင့်အညီနေထိုင်သည်။
